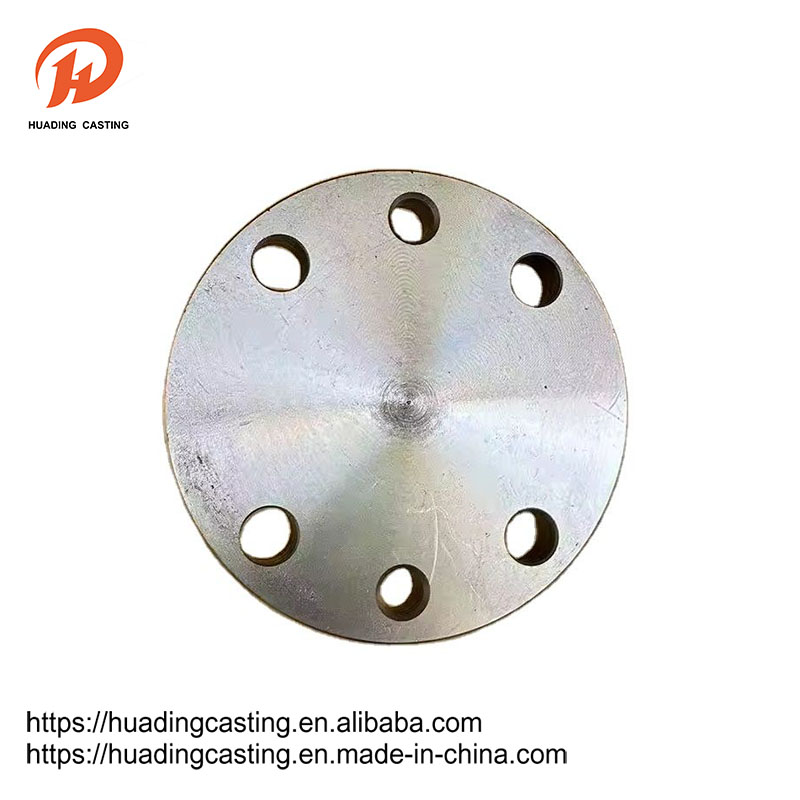

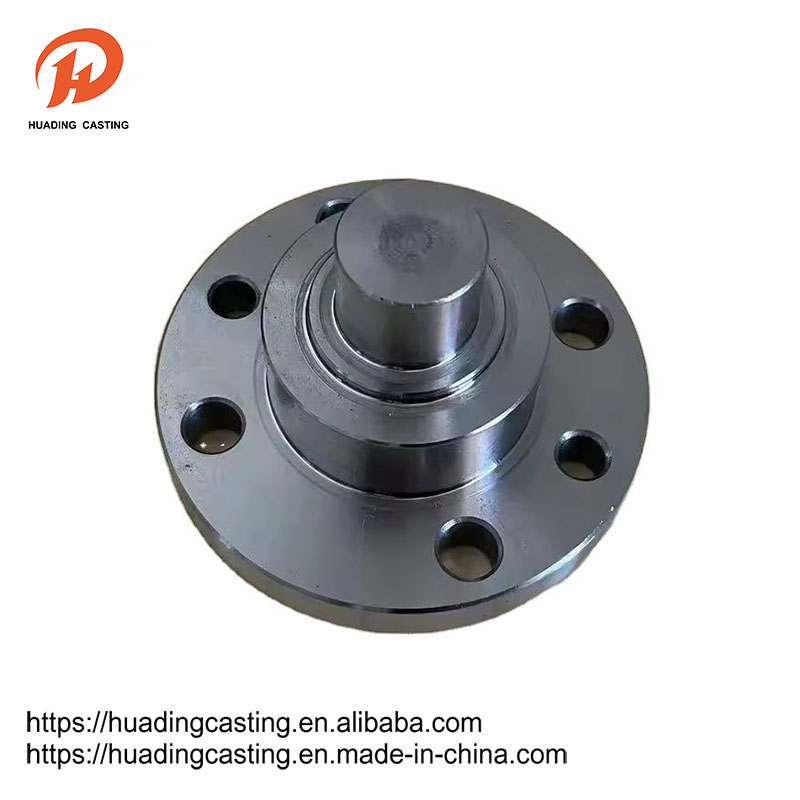

Bride

La bride est une pièce connectée entre l'arbre et l'arbre, qui est utilisé pour la connexion entre les extrémités du tuyau; Il est également utile dans la bride sur l'importation et l'exportation de l'équipement pour la connexion entre deux appareils, tels que la bride de réducteur. La connexion de la bride ou le joint de bride se réfère à une connexion détachable qui est reliée par des brides, des joints et des boulons comme un groupe de structures d'étanchéité combinées. Il y a des trous dans la bride et les boulons rendent les deux brides étroitement connectées. La bride est scellée avec un joint.

envoyer une demande

Description du produit

Les brides sont divisées en brides de connexion filetée (connexion de filetage), des brides soudées et des brides de serrage. Les brides sont utilisées en paires, les brides de fil peuvent être utilisées pour les tuyaux à basse pression et les brides soudées sur plus de quatre kilogrammes de pression. Mettez un joint entre les deux brides et attachez-les avec des boulons. Une épaisseur de bride de pression différente est différente, ils utilisent différents boulons. Pompes et vannes, lorsqu'elles sont connectées avec des pipelines, les parties locales de ces équipements sont également transformées en formes de bride correspondantes, également appelées connexions de bride. Toutes les pièces de connexion connectées par des boulons autour de deux plans et fermées en même temps sont généralement appelées "brides", telles que la connexion des tuyaux de ventilation, et ce type de pièce peut être appelé "pièces à bride". Mais cette connexion n'est qu'une partie de l'équipement, comme la connexion de la bride et de la pompe, il n'est pas bon d'appeler la pompe "Pièces de bride". Relativement petites telles que les vannes, etc., peuvent être appelées "pièces de bride".

Paramètre du produit

DN	Jour de la pipe	Taille de connexion				C	N	H	NPT
DN	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
